在電子工程的世界里，示波器是一種至關重要的工具，它能幫助工程師和技術人員可視化和分析電信號。普源（RIGOL）示波器因其高性?xún)r(jià)比和出色的性能，成為許多工程師的首選。本文將詳細探討如何使用普源示波器測量電壓波形，以便您能更高效地完成測量任務。

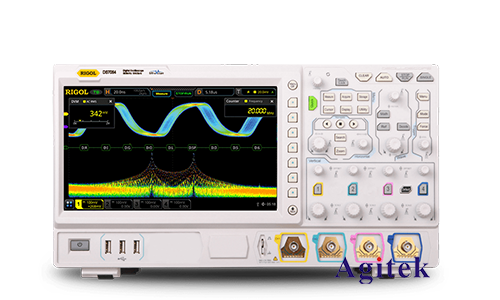

　　選擇合適的示波器和探頭

　　在開始測量之前，選擇合適的示波器和探頭是非常重要的。普源提供了多種型號的示波器，從基礎型號到高端型號應有盡有。根據您的具體需求，選擇合適的帶寬和采樣率是關鍵。例如，對于一般的低頻信號，帶寬在100MHz左右的型號已經足夠，而對于高速信號，可能需要帶寬在500MHz以上的型號。

　　探頭的選擇同樣重要。一般來說，10:1的衰減探頭是最常用的，因?yàn)樗茉诓挥绊懶盘?hào)質量的前提下，允許您測量較高的電壓。此外，確保探頭的帶寬與示波器匹配，以避免信號失真。

　　設置示波器參數

　　1.連接探頭：將探頭連接到示波器的輸入通道上，并確保接地夾連接到電路的地線上。這一步非常重要，因?yàn)榱己玫慕拥啬軠p少噪聲干擾，提高測量精度。

　　2.選擇通道：通常情況下，示波器有多個輸入通道。選擇一個您需要使用的通道，并通過面板上的按鈕或菜單進行選擇。

　　3.調整時基：時基決定了示波器顯示信號的時間范圍。開始時，您可以選擇一個較長的時基（例如1ms/div），以便觀察整個信號波形。然后，根據需要逐步縮短時基（例如10us/div），以更詳細地觀察信號的特征。

　　4.調整垂直刻度：垂直刻度決定了每個刻度代表的電壓值。根據信號的幅度，選擇一個合適的刻度。例如，如果您測量的信號在5V以?xún)?nèi)，可以選擇1V/div的垂直刻度。必要時，使用垂直偏移功能將信號移動到屏幕的中間，以便更清晰地觀察。

　　5.觸發設置：觸發功能用于穩定顯示周期性信號。選擇適當?shù)挠|發源（如CH1），設置觸發電平，使示波器在信號的上升沿或下降沿觸發。通過調整觸發電平和觸發方式，您可以獲得一個穩定的信號波形。

　　測量和分析

　　當所有參數設置完畢后，您就可以開始測量電壓波形了。通過示波器屏幕，您可以直觀地看到信號的形狀和特征。普源示波器通常配備了自動測量功能，您可以使用這些功能快速獲得信號的頻率、峰峰值、均值等參數。這些自動測量功能可以顯著提高您的工作效率。

　　此外，您還可以使用示波器的游標功能進行手動測量。通過設置游標，您可以精確地測量?jī)蓚€(gè)點之間的電壓差和時間差，這在分析復雜信號時非常有用。

　　保存和導出數據

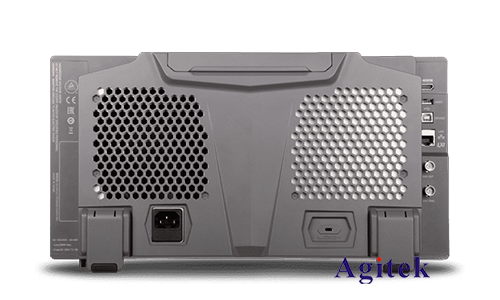

　　現代示波器通常都支持將測量數據保存到U盤或通過網絡接口傳輸?shù)接?jì)算機上。普源示波器也不例外。保存數據的功能不僅能幫助您記錄測量結果，還能方便您后續進行數據分析和報告撰寫。

　　一些實用的小技巧

　　1.信號平均：在測量噪聲較大的信號時，您可以使用信號平均功能來減少噪聲影響，提高測量精度。普源示波器通常支持多種平均方式，您可以根據需要進行選擇。

　　2.帶寬限制：在測量低頻信號時，啟用帶寬限制功能（如20MHz帶寬限制）可以減少高頻噪聲對信號的干擾，從而獲得更清晰的波形。

　　3.頻譜分析：對于頻率特性分析，您可以使用普源示波器的FFT功能。通過頻譜分析，您可以快速了解信號的頻率成分，這對于調試和優化電路非常有幫助。

　　普源示波器憑借其優越的性能和友好的用戶界面，為電子工程師提供了強大的測量和分析工具。通過合理設置示波器參數、使用自動測量和手動測量功能，以及保存和分析測量數據，您可以更加高效地完成各種電壓波形的測量任務，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
