普源DS1102E示波器測試電流波形怎么設置

發布日期:2024-05-22 14:02:04         瀏覽數:

 普源(RIGOL)DS1102E是一款性價比高且功能強大的數字示波器,廣泛應用于各種電子測試場景。作為一名專業工程師,如何充分利用這款示波器的各項功能來準確地測試電流波形是我們?nèi)粘9ぷ髦械闹匾画h(huán)。下面將詳細介紹如何使用普源DS1102E示波器測試電流波形,確保您能順利完成相關測試任務。

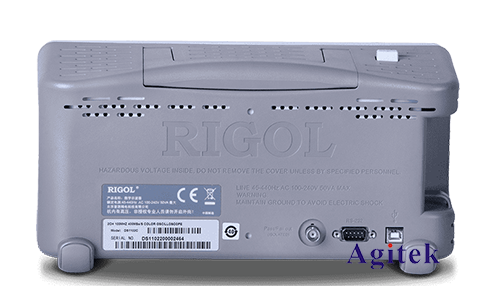

普源DS1102E示波器測試電流波形怎么設置(圖1)

  設備準備

  在開始測試之前,我們需要準備以下設備:

  1.普源DS1102E示波器:這是我們的主要測量工具。

  2.電流探頭:用于測量電流信號,可以選擇合適的電流探頭(例如RIGOL RP1003C)。

  3.被測電路:需要測試電流波形的電路。

  4.示波器探頭:用于連接電流探頭和示波器。

  連接與設置步驟

  1.連接電流探頭

  首先,將電流探頭連接到普源DS1102E示波器的輸入通道。通常,電流探頭有兩個端口,一個是BNC連接器,用于連接到示波器的輸入通道;另一個是探頭鉗,用于夾在被測電路的電流通路上。

  2.校準電流探頭

  在進行實際測量之前,需要對電流探頭進行校準。具體步驟如下:

  1.將電流探頭鉗接到校準源:示波器通常會提供一個標準信號輸出,用于校準探頭。

  2.選擇正確的量程和靈敏度:根據電流探頭的規格,選擇適當?shù)牧砍淘O(shè)置。

  3.調整探頭零位:通過調節探頭上的零點調整旋鈕,使示波器顯示的基線在零點上。

  3.設置示波器參數

  a.通道設置

  1.選擇正確的輸入通道:例如,將電流探頭連接到CH1通道。

  2.調整垂直靈敏度:根據被測電流的大小,設置適當?shù)拇怪膘`敏度(如10mV/div,100mV/div)。

  3.設置垂直耦合模式:選擇“直流耦合”(DC Coupling)模式,以便測量直流和交流成分的電流波形。

  b.時間基準設置

  根據被測信號的頻率,調整時間基準(Time Base)設置。例如,如果測試的是50Hz的電源電流,可以將時間基準設置為5ms/div或10ms/div。

  c.觸發設置

  1.選擇觸發源:通常選擇連接電流探頭的通道作為觸發源。

  2.設置觸發電平:調整觸發電平,使示波器能夠穩定地捕獲和顯示電流波形。

  4.采集和顯示

  a.啟動示波器

  打開示波器,觀察屏幕上的電流波形。通過調整垂直和水平參數,使波形清晰可見。

  b.數據存儲和分析

  普源DS1102E示波器提供了多種數據存儲和分析功能,例如保存波形截圖、導出數據等。可以根據需要,將測量數據存儲到U盤或者通過USB接口傳輸?shù)诫娔X進行進一步分析。

  測試實例

  假設我們需要測試一個簡單的直流電機驅動電路的電流波形。具體步驟如下:

  1.連接電流探頭:將電流探頭夾在電機驅動電路的電流路徑上,并連接到示波器的CH1通道。

  2.校準探頭:按照前述步驟,校準電流探頭。

  3.設置示波器參數:設置垂直靈敏度為100mV/div,時間基準為1ms/div,選擇CH1作為觸發源,并設置適當?shù)挠|發電平。

  4.觀察波形:啟動電機驅動電路,觀察示波器屏幕上的電流波形。

  5.存儲和分析數據:如果需要進一步分析,可以將波形數據存儲到U盤中。

  常見問題及解決方法

  問題一:波形不穩定

  解決方法:

  1.調整觸發電平:確保觸發電平設置在電流信號的適當位置。

  2.檢查探頭連接:確保電流探頭與示波器及被測電路連接牢固。

  3.消除干擾:如果環境中存在較大的電磁干擾,可以考慮在屏蔽環境中進行測試。

  問題二:波形顯示不完整

  解決方法:

  1.調整時間基準:根據電流信號的頻率,選擇合適的時間基準設置。

  2.增加存儲深度:如果示波器支持,可以增加存儲深度,以捕獲更長時間的波形數據。

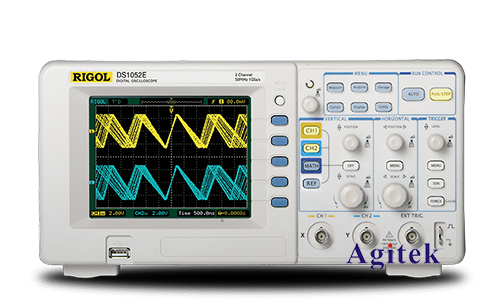

普源DS1102E示波器測試電流波形怎么設置(圖2)

  使用普源DS1102E示波器測試電流波形,關鍵在于正確連接電流探頭、校準探頭、合理設置示波器參數以及根據具體測試需求進行波形觀察和數據分析,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
