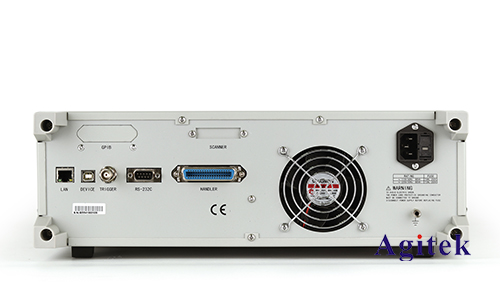

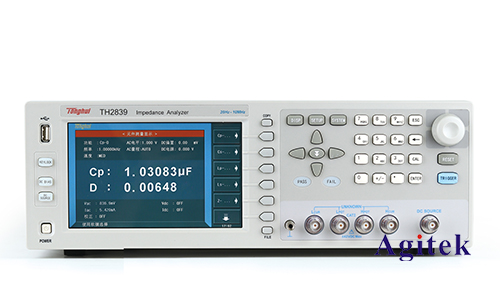

阻抗分析儀是一種用于測量電氣元件和電路阻抗特性的精密儀器。它在電子工程、材料科學、化學分析和生物醫學工程等領域應用廣泛。了解阻抗分析儀的測量原理，不僅可以幫助我們更好地使用該儀器，還可以優化測試方法，提高測量精度。

　　基本概念

　　阻抗（Impedance）是描述電路中元件對交流電信號阻礙作用的綜合參數，包含了電阻（Resistor,R）和電抗（Reactance,X）。電抗又分為電容抗（Capacitive Reactance,Xc）和電感抗（Inductive Reactance,Xl）。阻抗是一個復數，由實部（電阻）和虛部（電抗）組成，通常表示為(Z=R+jX)，其中是虛數單位。

　　測量原理

　　阻抗分析儀通過測量電壓和電流的相位差以及幅值來計算阻抗。具體來說，儀器向待測物施加一個已知頻率和幅值的交流電信號，然后測量電壓和電流信號。利用這些數據，通過復數運算即可得到待測物的阻抗值。

　　1.信號發生器

　　阻抗分析儀內部有一個高精度的信號發生器，它能夠產生一系列頻率的交流信號。這些信號頻率范圍通常從幾赫茲（Hz）到幾兆赫茲（MHz）不等，以適應不同測試對象的需要。

　　2.測量通道

　　阻抗分析儀配備了多個測量通道，用于接收并處理電壓和電流信號。典型的測量通道包括電壓測量端和電流測量端。電壓測量端直接連接到待測物兩端，而電流測量端則通過已知電阻與待測物串聯。

　　3.數據采集與處理

　　測量過程中，阻抗分析儀會同時記錄電壓和電流信號。通過快速傅里葉變換（FFT），將這些時域信號轉換為頻域信號，從而得到各個頻率成分的幅值和相位。然后，根據歐姆定律（V=IZ），通過比較電壓和電流的幅值和相位差，計算出待測物的阻抗。

　　測量模式

　　阻抗分析儀通常支持多種測量模式，以適應不同的測試需求和應用場景。

　　1.幅頻特性測量

　　這是最基本的測量模式，通過掃描一系列頻率，測量阻抗隨頻率的變化情況。該模式廣泛用于分析電路或元件的頻率響應特性，例如濾波器、傳感器和材料的電氣特性。

　　2.時域測量

　　這種模式主要用于觀察阻抗隨時間的變化，通常用于測試動態系統或材料的時間依賴特性。通過快速連續地測量，可以捕捉到被測對象在不同時間點的阻抗變化。

　　3.阻抗圖譜（Nyquist圖）

　　這種模式將測量得到的阻抗數據以復數形式繪制在平面圖上，實部作為橫軸，虛部作為縱軸。阻抗圖譜可以直觀地顯示被測對象的阻抗特性，是電化學阻抗譜（EIS）分析的重要工具。

　　校準與誤差控制

　　為了確保測量的準確性，阻抗分析儀在使用前通常需要進行校準。校準過程包括開路校準、短路校準和負載校準，以消除測量系統中的寄生電容和電感對測量結果的影響。

　　此外，環境因素如溫度、濕度、電磁干擾等也會影響測量精度。因此，在精密測量時，通常需要在恒定溫度和低干擾的實驗室環境中進行。

　　實際應用

　　阻抗分析儀在許多領域都有廣泛應用：

　　1.電子元件測試

　　阻抗分析儀常用于測試電容器、電感器、變壓器等元件的電氣特性，幫助工程師選擇和設計合適的元件。

　　2.材料科學

　　通過測量材料的阻抗特性，可以研究材料的電導率、介電常數等重要參數，進而指導材料的改性和應用。

　　3.生物醫學工程

　　在生物醫學領域，阻抗分析儀用于測量生物組織的阻抗特性，以診斷疾病或監測生理狀態。例如，通過測量皮膚的阻抗，可以評估水分含量，從而診斷皮膚健康狀況。

　　阻抗分析儀是一種功能強大且應用廣泛的測量工具。通過理解其基本測量原理和操作方法，我們可以更加有效地使用該儀器，獲取精確可靠的測量數據，為科研和工程實踐提供有力支持。未來，隨著技術的發展，阻抗分析儀的測量精度和應用范圍將不斷擴大，繼續在各個領域發揮重要作用，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
