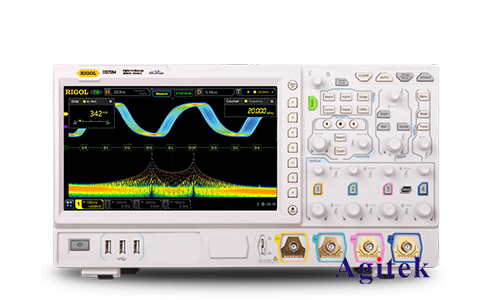

普源示波器如何捕捉波形
普源示波器,作為行業內廣受贊譽的工具,其捕捉波形的能力尤為出色。本文將詳細介紹如何使用普源示波器捕捉波形。
一、準備工作
在開始捕捉波形之前,首先要確保示波器和待測設備均已正確連接。以下是幾個關鍵步驟:
1.檢查連接:確保示波器探頭已正確連接到待測電路的測量點,同時示波器的地線夾也要連接到電路的公共接地點。這樣可以避免測量過程中出現浮地效應,導致測量結果不準確。
2.選擇合適的探頭:根據測試信號的特性選擇合適的探頭。例如,高頻信號應使用高帶寬探頭,而低頻信號則可使用普通探頭。
3.校準探頭:示波器探頭在使用前需進行校準。連接探頭到示波器自帶的校準信號輸出端,調節探頭的補償電容,使示波器上顯示的方波信號沒有失真。這樣可以確保測量的準確性。
二、基本設置
在捕捉波形前,需要對示波器進行基本設置。這些設置主要包括時基、垂直增益和觸發設置。
1.時基設置:時基決定了波形在示波器屏幕上的水平縮放。根據待測信號的頻率,調整時基(時間/格)以便清晰地顯示完整的波形。對于高頻信號,應選擇較小的時間/格,而低頻信號則應選擇較大的時間/格。
2.垂直增益:垂直增益(電壓/格)決定了波形在屏幕上的垂直縮放。調整垂直增益,使波形在屏幕上適當?shù)胤植?,既不?huì)超出屏幕,也不會太小以致無法看清細節。
3.觸發設置:觸發功能是示波器捕捉波形的關鍵。觸發信號決定了示波器何時開始采集數據,從而在屏幕上穩定顯示波形。普源示波器提供多種觸發模式,包括邊沿觸發、脈寬觸發和視頻觸發等。一般情況下,邊沿觸發最為常用,通過設置觸發電平和觸發邊沿(上升沿或下降沿),可以穩定捕捉信號的周期性變化。
三、捕捉波形
完成基本設置后,開始捕捉波形。以下是詳細步驟:
1.調整觸發電平:通過旋鈕或觸摸屏(取決于具體型號),調節觸發電平,使觸發點位于信號的中間位置。這樣可以確保每次觸發時示波器都能捕捉到相同相位的信號,從而在屏幕上穩定顯示波形。
2.選擇觸發模式:根據信號的特性,選擇合適的觸發模式。例如,對于周期性信號,選擇邊沿觸發;對于脈沖信號,選擇脈寬觸發。普源示波器還提供了高級觸發功能,如欠幅觸發和邏輯觸發,可以滿足復雜信號的捕捉需求。
3.調整時基和垂直增益:根據波形的顯示效果,進一步微調時基和垂直增益,以獲得**的波形顯示效果。普源示波器的自動設置功能也可以幫助快速調整到合適的參數。
四、捕捉特殊波形
對于一些特殊波形,如突發信號和隨機信號,普通的觸發模式可能難以捕捉。此時,可以使用普源示波器的高級功能。
1.單次觸發:對于一次性事件或不連續的信號,單次觸發模式非常有效。設置好觸發條件后,按下“單次”按鈕,示波器將在滿足觸發條件時捕捉并顯示波形。
2.序列捕捉:普源示波器具備序列捕捉功能,可以在設定的時間內連續捕捉多個波形。這對分析非周期性信號的變化非常有用。
3.數學運算和分析:普源示波器還提供豐富的數學運算功能,可以對捕捉到的波形進行加、減、乘、除等運算。此外,內置的FFT(快速傅里葉變換)功能可以將時域信號轉換為頻域信號,方便頻譜分析。
五、數據保存和分析
捕捉到波形后,可以通過多種方式保存和分析數據。
1.波形存儲:普源示波器允許將捕捉到的波形保存在內置存儲器或外接存儲設備上,方便后續分析和記錄。
2.截圖功能:通過截圖功能,可以將當前屏幕上的波形保存為圖片文件,便于報告撰寫和共享。

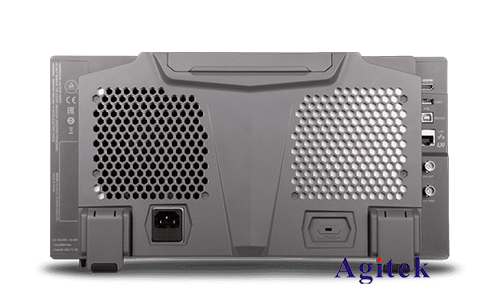

3.數據導出:通過USB或網絡接口,可以將波形數據導出到電腦進行更深入的分析。普源提供的配套軟件可以幫助用戶進一步處理和分析波形數據。
普源示波器憑借其強大的功能和人性化的設計,使得波形捕捉變得更加簡單和高效。通過正確的設置和操作,您可以輕松捕捉并分析各種復雜信號,助力您的電子設計和調試工作。無論是日常的調試任務,還是復雜的故障排查,普源示波器都將是您不可或缺的得力助手,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
