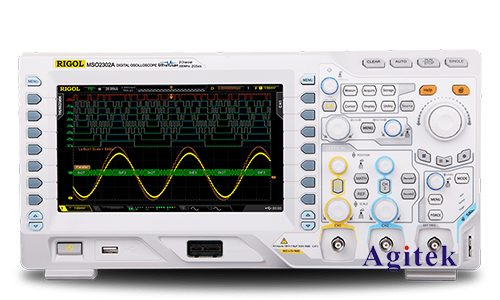

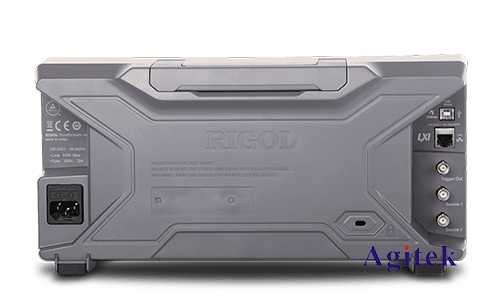

作為一名專業工程師，了解如何使用普源DS2202A示波器測量頻率是非常重要的，這不僅能夠提高工作效率，還能夠保證測量結果的準確性。下面將詳細介紹使用普源DS2202A示波器測量頻率的方法。

　　一、初步準備

　　在開始測量之前，需要確保以下幾點：

　　1.設備連接：將示波器正確連接到待測信號源。使用探頭時，確保探頭接地夾連接到合適的接地點，以減少干擾。

　　2.示波器設置：打開示波器，等待設備自檢完成。確保示波器工作在正常模式下，無其他報警或錯誤提示。

　　二、基本設置

　　1.通道選擇：根據待測信號連接的通道（如CH1或CH2），選擇相應的通道。

　　2.垂直設置：調節垂直靈敏度（V/div），使信號在屏幕上顯示得足夠大，便于觀察波形的周期特征。一般情況下，將波形調整至占據屏幕的三分之二左右。

　　3.水平設置：調整水平時基（Time/div），使得屏幕上能顯示完整的一個或多個周期的波形。通常，一個到兩個周期的波形能夠提供足夠的信息來進行頻率測量。

　　三、觸發設置

　　1.觸發類型：選擇適合的觸發類型，一般選擇邊沿觸發（Edge Trigger），這是測量周期性信號時最常用的觸發方式。

　　2.觸發源：選擇正確的觸發源，即連接待測信號的通道（如CH1或CH2）。

　　3.觸發電平：調整觸發電平，使得波形穩定顯示。這可以通過旋轉觸發電平旋鈕來完成，確保觸發點位于波形的適當位置（如上升沿或下降沿）。

　　四、頻率測量

　　普源DS2202A示波器提供了多種頻率測量的方法，以下是兩種主要方法：

　　1.手動測量：

　　-使用光標測量：按下光標按鈕（Cursor），選擇“時間”模式（Time）。

　　-將光標A和光標B分別移動到一個周期內兩個相同的點（如兩個上升沿）上。示波器會顯示兩個光標之間的時間差Δt。

　　-頻率計算：使用公式(text{頻率}=frac{1}{Delta t})計算頻率。此方法的優點是可以精確地選擇測量點，缺點是需要手動計算。

　　2.自動測量：

　　-自動測量功能：按下“測量”（Measure）按鈕，選擇“頻率”（Frequency）。示波器將自動計算并顯示當前波形的頻率。

　　-優點：這種方法快捷且方便，適用于快速測量和需要頻繁測量的場合。

　　五、注意事項

　　1.探頭補償：在進行頻率測量前，確保探頭已正確補償。未補償?shù)奶筋^可能會導致波形失真，從而影響測量精度。探頭補償通常通過連接探頭到示波器的探頭校準信號輸出端，然后調整探頭上的補償電容使得顯示的波形為方波。

　　2.信號干擾：在高頻測量時，環境中的電磁干擾可能會對信號造成影響。盡量減少干擾源，必要時使用屏蔽措施。

　　3.帶寬限制：示波器的帶寬會影響測量精度。確保示波器的帶寬高于待測信號頻率的三倍，以獲得準確的頻率測量結果。

　　六、實例操作

　　為了更直觀地展示普源DS2202A示波器的頻率測量，我們以測量一個1kHz的方波信號為例：

　　1.連接信號源：將示波器的CH1通道探頭連接到信號源的輸出端。

　　2.初步設置：

　　-垂直靈敏度設為2V/div，使波形在屏幕上居中。

　　-水平時基設為500μs/div，使一個周期的波形完整顯示。

　　3.觸發設置：

　　-觸發類型選擇邊沿觸發。

　　-觸發源選擇CH1。

　　-觸發電平設為信號的中間電壓值（如0V）。

　　4.頻率測量：

　　-手動測量：使用光標將光標A和光標B分別放置在兩個上升沿，讀取時間差Δt，假設Δt=1ms，則頻率為1kHz。

　　-自動測量：按下測量按鈕，選擇頻率，示波器自動顯示頻率為1kHz。

　　通過以上步驟，您可以輕松地使用普源DS2202A示波器進行頻率測量。熟練掌握這些操作步驟和注意事項，能夠幫助您在實際工作中提高效率，保證測量結果的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
