泰克示波器TBS1052C測試紋波方法

發布日期:2024-05-29 13:48:11         瀏覽數:

  在電子工程領域,電源紋波是電源設計和驗證中不可忽視的參數。紋波是電源輸出中疊加的AC分量,過高的紋波可能影響電路的穩定性和性能。作為一名專業工程師,使用合適的儀器和方法準確測量電源紋波至關重要。泰克TBS1052C示波器是一款功能強大且易于使用的儀器,非常適合進行這種測量。本文將詳細介紹使用泰克TBS1052C示波器測量電源紋波的方法。

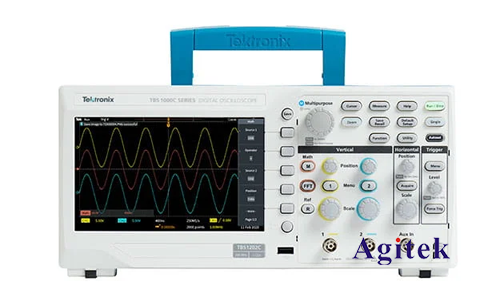

泰克示波器TBS1052C測試紋波方法(圖1)

  設備準備

  在開始測量之前,需要準備以下設備和工具:

  1.泰克TBS1052C示波器:這是一款入門級的數字存儲示波器,具有50 MHz的帶寬和2個通道,適合多種基礎測量。

  2.探頭:通常使用10X衰減探頭,但為了獲得更好的測量結果,可以選擇使用差分探頭。

  3.電源:需要測量其輸出紋波的待測電源。

  4.接地彈簧:推薦使用接地彈簧代替?zhèn)鹘y(tǒng)的接地線,以減少測量噪聲和環路效應。

  5.萬用表:用于初步檢查和校準。

  測量準備

  1.校準示波器和探頭:在開始正式測量之前,確保示波器和探頭已經過校準。這可以通過示波器的自校準功能或與已知信號源進行對比來完成。

  2.設置探頭:將探頭連接到示波器的通道,選擇10X衰減設置。如果使用差分探頭,確保正確連接差分輸入。

  3.接地:使用接地彈簧將探頭的地連接到電源的地。這樣可以有效減少因地環路引入的額外噪聲。

  示波器設置

  1.時間基準和水平設置:初始設置時,時間基準可以設置為1ms/div,水平設置為2V/div。根據測量情況適時調整。

  2.觸發設置:選擇邊沿觸發模式,觸發電平設在信號的中間值附近。這樣可以穩定地捕捉到紋波信號。

  3.帶寬限制:如果示波器帶有帶寬限制功能(如20 MHz),可以開啟以減少高頻噪聲對測量的影響。

  4.平均功能:開啟平均功能(例如4次平均),這有助于減少隨機噪聲,提高測量精度。

  測量步驟

  1.連接電源和示波器:將探頭的尖端連接到電源的輸出端,確保接地連接牢固。

  2.調節水平和垂直刻度:根據電源的輸出紋波特性,適當調整示波器的時間基準和電壓范圍,使紋波信號清晰可見。

  3.讀取和分析波形:觀察示波器屏幕上的波形,識別紋波的峰-峰值。可以使用示波器的光標測量功能更精確地讀取數值。

  數據記錄和分析

  1.記錄峰-峰值:使用示波器的測量功能記錄紋波的峰-峰值。這是最直接反映電源紋波大小的指標。

  2.頻譜分析:如果需要進一步了解紋波的頻率成分,可以進行FFT(快速傅里葉變換)分析。泰克TBS1052C示波器內置FFT功能,可以方便地對波形進行頻譜分析。

  3.長時間監測:為了了解電源紋波在不同工作狀態下的表現,可以設置示波器進行長時間數據記錄,觀察不同負載和溫度條件下的變化。

  注意事項

  1.減小測量干擾:確保探頭連接短而牢固,盡量避免長導線引入的噪聲。使用接地彈簧可以顯著減少測量誤差。

  2.環境因素:注意實驗環境的電磁干擾,如鄰近的其他設備和電源線,盡量在干擾較小的環境下進行測量。

  3.設備自檢:定期對示波器和探頭進行自檢和校準,確保測量結果的準確性。

泰克示波器TBS1052C測試紋波方法(圖2)

  通過上述步驟,工程師可以利用泰克TBS1052C示波器準確測量電源紋波。這個過程不僅有助于了解電源的性能,還能為電源設計和優化提供重要數據。泰克TBS1052C的高性價比和人性化設計使其成為進行電源紋波測量的理想選擇,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
