普源示波器測量高電壓的技術應用及注意事項

　　在電子工程領域，測量高電壓信號是一項重要且富有挑戰性的任務。普源精電（RIGOL）作為測試與測量設備的領先供應商，其示波器以高性能、易操作、穩定性好等特點深受工程師喜愛。然而，在使用普源示波器測量高電壓時，有一些關鍵的技術細節和安全注意事項需要特別關注。本文將詳細介紹如何利用普源示波器安全、準確地進行高電壓測量。

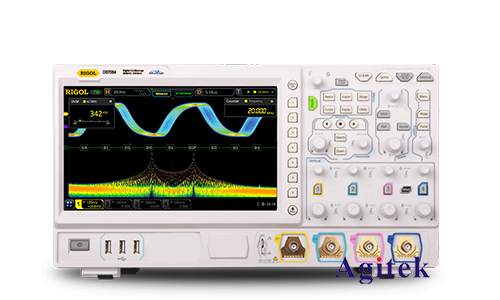

　　一、選擇合適的探頭

　　在測量高電壓時，探頭的選擇至關重要。普源提供多種類型的高壓探頭，如RP1010H、RP1025H等，這些探頭設計用于高電壓應用，具有高電壓耐受能力和良好的隔離性能。選擇高壓探頭時，應確保探頭的額定電壓大于被測電壓，并注意探頭的衰減比。例如，RP1010H探頭具有100:1的衰減比，適合于高達2.5kV的測量。

　　二、正確使用探頭

　　在使用高壓探頭時，正確的連接和操作至關重要。首先，要確保探頭與示波器的接地良好。一般來說，高壓測量的接地端應該盡可能靠近信號源的接地端，以減少因地線引起的噪聲和誤差。其次，要注意探頭尖端和被測點的接觸要穩固，避免因接觸不良引起的信號不穩定。

　　此外，在使用高壓探頭時，還應特別注意探頭的隔離性能。高壓探頭通常具有較高的輸入阻抗，能夠有效隔離被測電壓和示波器，避免高電壓直接作用于示波器輸入端。

　　三、設置示波器參數

　　在測量高電壓信號時，示波器的參數設置同樣重要。首先，需要正確設置示波器的輸入耦合方式。對于大多數高電壓測量，建議使用DC耦合方式，以確保能夠捕捉到信號的直流成分和低頻成分。其次，需要根據探頭的衰減比設置示波器的衰減比例，以確保測量讀數的準確性。例如，使用100:1的高壓探頭時，需要將示波器的衰減比設置為100:1。

　　在設置示波器的時基和觸發方式時，應根據被測信號的特點進行調整。如果被測信號是周期性的，可以使用邊沿觸發模式，并適當調整觸發電平，以穩定捕捉信號。如果被測信號是單次脈沖或瞬態信號，則可以使用單次觸發模式。

　　四、安全注意事項

　　在測量高電壓時，安全是最重要的考慮因素。首先，應確保操作人員具備基本的高電壓操作知識，了解高電壓的危險性和基本的安全操作規程。其次，應使用合適的防護設備，如絕緣手套、絕緣墊等，確保在操作過程中與高電壓部件保持安全距離。

　　在連接和斷開探頭時，務必確保被測電路處于斷電狀態，避免在通電情況下進行接線操作。此外，應避免使用未經校準或損壞的探頭，以防止因探頭性能不良引起的安全隱患和測量誤差。

　　五、常見問題及解決方案

　　在實際測量中，可能會遇到一些常見問題，如信號失真、噪聲干擾等。對于信號失真問題，通常是由于探頭帶寬不足或接觸不良引起的。可以嘗試更換帶寬更高的探頭，或重新檢查探頭與被測點的接觸情況。

　　對于噪聲干擾問題，可能是由于地線環路或外部電磁干擾引起的?？梢試L試改善接地條件，或使用屏蔽線纜和屏蔽罩來減小干擾。

　　普源示波器作為高性能測試設備，在測量高電壓信號方面具有卓越的性能和穩定性。通過選擇合適的高壓探頭、正確使用探頭、合理設置示波器參數，并嚴格遵守安全操作規程，可以實現高電壓信號的安全、準確測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
