普源DHO924S示波器測電流
在電子工程領域,電流測量是至關重要的一環。普源(RIGOL)的DHO924S示波器以其高精度和多功能性成為許多工程師的首選工具。本文將詳細介紹如何使用DHO924S示波器進行電流測量,并分享一些實際操作中的技巧和注意事項,以幫助工程師們更好地完成工作。
DHO924S示波器概述

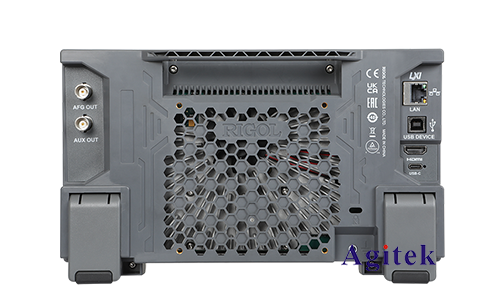

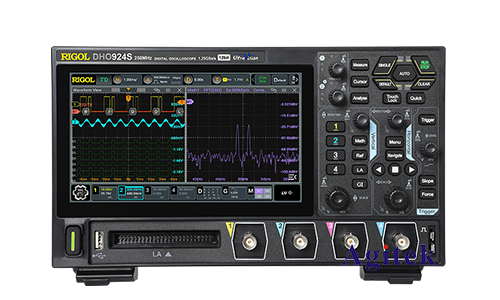

DHO924S示波器是普源公司推出的一款高性能示波器,具有以下幾個顯著特點:
-高采樣率:最高可達2GS/s,確保信號的細節被準確捕捉。
-寬帶寬:帶寬高達200MHz,可以測量高頻信號。
-多通道設計:具備四個輸入通道,方便對多信號的同步測量。
-豐富的觸發功能:支持多種觸發模式,便于捕捉復雜信號。
電流測量的基本原理
使用示波器直接測量電流并不常見,因為示波器通常用于電壓測量。然而,通過使用電流探頭或者將電壓探頭與分流電阻相結合,可以間接實現電流測量。
電流探頭
電流探頭是一種專門設計用于電流測量的工具。它可以直接夾在導線上,利用霍爾效應或其他原理將電流轉換為可測量的電壓信號。對于普源DHO924S示波器,推薦使用兼容的電流探頭,以確保測量精度和兼容性。
分流電阻法
分流電阻法是一種簡單而有效的電流測量方法。將已知阻值的分流電阻串聯在電路中,利用歐姆定律(V=IR)測量分流電阻兩端的電壓降,然后計算出電流值。普源DHO924S示波器可以精確測量這個電壓降,從而間接得到電流值。
實際操作步驟
準備工作
1.設備檢查:確保DHO924S示波器和所有附件(如探頭、分流電阻)工作正常。
2.校準探頭:在測量之前,使用示波器自帶的校準功能對電壓探頭進行校準,以提高測量精度。
3.選擇探頭類型:如果使用電流探頭,連接探頭到示波器輸入通道。如果使用分流電阻法,則連接電壓探頭到分流電阻兩端。
設置示波器
1.通道設置:在示波器上選擇對應的通道,并設置合適的電壓范圍和耦合模式(通常選擇直流耦合)。
2.時基設置:根據待測信號的頻率設置適當?shù)臅r基,以確保信號波形清晰顯示。
3.觸發設置:選擇合適的觸發源和觸發電平,以便穩定地捕捉信號波形。
測量與記錄
1.連接電路:將電流探頭夾在待測電路的導線上,或者將分流電阻串聯在電路中,并連接電壓探頭。
2.讀取數據:觀察示波器屏幕上的波形,記錄電壓值。對于使用分流電阻法的情況,通過測得的電壓值和分流電阻的阻值計算出電流。
3.保存波形:DHO924S示波器支持波形存儲功能,可以將重要的波形數據保存到U盤或電腦中,便于后續分析。
注意事項
1.探頭選擇:確保使用合適的探頭進行測量,電流探頭應滿足待測電流范圍,電壓探頭應有足夠的帶寬和精度。
2.安全操作:在測量高電壓電流時,務必注意安全,確保示波器和探頭的額定值高于被測信號的最大值。
3.環境因素:避免在高溫、高濕度或強電磁干擾環境中進行測量,這些因素可能影響測量精度。
通過上述步驟,工程師們可以使用普源DHO924S示波器高效、準確地測量電流。無論是使用電流探頭還是分流電阻法,關鍵在于正確的設置和操作,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
