泰克示波器調零怎么搞

發布日期:2024-05-30 11:47:47         瀏覽數:

  泰克示波器作為電子工程師的主要工具之一,其精度和可靠性是不可替代的。然而,為了確保測量結果的準確性,示波器的調零是至關重要的一步。本文將為大家詳細介紹如何進行泰克示波器的調零操作,幫助工程師們在使用示波器時能夠獲得更加精準的測量數據。

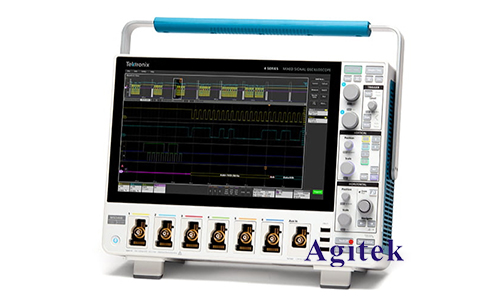

泰克示波器調零怎么搞(圖1)

  一、示波器調零的重要性

  示波器的調零過程,簡而言之,就是確保示波器在沒有輸入信號時,其顯示的電壓值為零。這一步驟非常重要,因為如果示波器未調零,那么即使沒有輸入信號,也可能顯示出一個偏移的電壓值,從而影響測量結果的準確性。

  調零能夠:

  1.確保測量數據的精確性。

  2.消除示波器內部電路帶來的偏移誤差。

  3.提高測量的重復性和可靠性。

  二、調零前的準備工作

  在開始調零之前,首先需要進行以下準備工作:

  1.檢查示波器和探頭:確保示波器和探頭都處于良好工作狀態,探頭沒有損壞。

  2.校準探頭:探頭的校準與示波器的調零密切相關。確保探頭已正確校準,以避免影響調零過程。

  3.選擇合適的測試點:在進行調零操作時,選擇一個無信號的測試點非常重要。這通常是示波器內部的一個專用調零點。

  三、泰克示波器的調零步驟

  1.打開示波器

  首先,確保示波器已經通電并且正常啟動。等待示波器完成自檢過程,這通常需要幾秒鐘時間。

  2.連接探頭

  將示波器探頭連接到示波器的輸入通道上。一般情況下,示波器會提供一個內部的調零信號源,探頭可以直接連接到這個調零點。

  3.設置輸入通道

  確保所連接的輸入通道處于正確的設置狀態。通常需要進行以下設置:

  -耦合方式:選擇“直流耦合(DC Coupling)”,這樣可以確保測量直流信號。

  -探頭衰減比:設置為探頭實際使用的衰減比,例如10X或1X。

  -時基:選擇合適的時基設置,使得波形能夠清晰顯示。

  4.啟動自動調零功能

  泰克示波器通常提供自動調零功能,這大大簡化了操作步驟。以下是操作步驟:

  1.按下“AutoSet”按鈕:示波器將自動調整輸入信號的顯示,使得信號波形在屏幕上呈現**狀態。

  2.選擇“調零”選項:在示波器的菜單中,找到并選擇“調零(Zeroing)”選項。示波器將自動進行調零操作。

  5.手動調零

  如果您的示波器不支持自動調零功能,也可以進行手動調零。手動調零的步驟如下:

  1.調節垂直偏移:使用垂直偏移旋鈕,使得波形在沒有輸入信號時,電壓值顯示為零。

  2.調節水平位置:使用水平位置旋鈕,使得波形的起始位置在屏幕中心。

  6.檢查調零結果

  調零完成后,需要檢查調零的效果:

  1.無輸入信號時波形是否為零:斷開探頭的輸入信號,觀察示波器顯示,如果電壓值為零,則調零成功。

  2.測試已知信號:輸入一個已知的信號,觀察示波器顯示的波形是否與預期一致,以確保調零后的準確性。

  四、調零后的維護

  調零完成后,示波器的精度有了保證,但在日常使用中仍需注意以下幾點:

  1.定期校準:定期對示波器進行校準,確保其保持**狀態。

  2.保持清潔:示波器和探頭需要保持清潔,避免灰塵和污垢影響測量結果。

  3.存放環境:示波器應存放在干燥、無塵的環境中,避免潮濕和極端溫度。

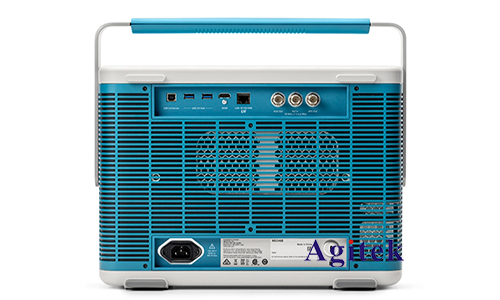

泰克示波器調零怎么搞(圖2)

  泰克示波器的調零操作雖然看似簡單,但卻是保證測量精度的重要步驟。通過正確的調零操作,工程師們可以有效消除測量中的偏差,確保實驗和測試數據的可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
