  普源示波器測量電源的方法與技巧

  在電子工程領域,電源測量是確保電路穩定運行的關鍵步驟之一。普源示波器(RIGOL Oscilloscope)作為一款功能強大的測量工具,以其高精度和易用性在業界備受推崇。本文將詳細介紹如何使用普源示波器進行電源測量,并分享一些實用的技巧,幫助您更高效地進行測試工作。

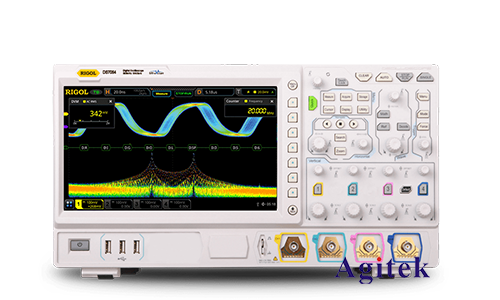

普源示波器怎么測量電源(圖1)

  一、準備工作

  1.確認設備

  首先,確保您使用的是普源品牌的數字示波器,例如DS1000Z系列、MSO/DS2000A系列等。這些型號具備高采樣率和寬帶寬,能夠精確捕捉電源信號的細節。

  2.校準探頭

  在測量前,請務必對示波器探頭進行校準。將探頭連接到示波器的校準輸出端,并調整探頭的補償電容,使顯示波形的上升沿和下降沿?zé)o明顯過沖或欠沖。

  3.安全注意事項

  在測量高電壓電源時,確保采取適當?shù)陌踩雷o(hù)措施,包括使用絕緣手套和防護眼鏡。同時,使用示波器的隔離探頭或差分探頭,以避免接地回路引起的安全隱患。

  二、測量步驟

  1.連接探頭

  將探頭的接地夾子(通常是鱷魚夾)連接到電源的地端。將探頭尖端連接到您需要測量的電源輸出端。確保連接穩定,避免松動導致測量數據不準確。

  2.設置示波器參數

  根據電源的特性,調整示波器的水平時基和垂直靈敏度。例如,若測量的是直流電源,設置示波器的垂直耦合方式為直流耦合(DC Coupling),水平時基可以從1ms/div到10ms/div不等,具體取決于信號的頻率和您需要觀察的細節。

  3.捕捉信號

  啟動示波器,觀察波形顯示。通過調整垂直和水平控制旋鈕,使波形穩定顯示在屏幕中央。若信號有較大噪聲,可以使用示波器的平均功能來平滑波形,從而獲得更清晰的信號顯示。

  4.測量參數

  使用示波器的測量功能,可以直接讀取電源的電壓峰值、平均值、有效值等參數。若需要觀察電源紋波(Ripple),可以放大垂直靈敏度,并使用AC耦合模式排除直流分量的影響,專注于紋波信號。

  三、常見問題與解決方案

  1.噪聲干擾

  在測量過程中,可能會遇到噪聲干擾問題。為減少噪聲影響,可以:

  -使用短接地線,以減少接地環路引入的干擾。

  -在示波器和被測電源之間添加濾波器,阻隔高頻噪聲。

  -確保測量環境盡量遠離電磁干擾源,例如大型電機或無線電發射設備。

  2.探頭補償不正確

  若波形顯示不穩定或存在畸變,檢查探頭補償是否正確。重新進行探頭校準,確保波形的上升沿和下降沿?zé)o過沖或欠沖。

  3.測量高壓電源

  對于高壓電源,使用示波器的隔離探頭或差分探頭,確保安全測量。同時,避免在高壓電源上直接進行測量,可以考慮使用降壓電阻分壓器來降低電壓,再進行測量。

  四、實用技巧

  1.使用觸發功能

  合理設置觸發電平和觸發模式(如邊沿觸發、脈寬觸發等),可以穩定捕捉到感興趣的信號。對于電源紋波測量,可以使用AC耦合模式觸發,濾除直流成分,專注于高頻紋波。

  2.記錄與分析

  現代示波器通常具備波形記錄和存儲功能。通過記錄長時間的電源波形數據,分析電源在不同負載條件下的性能變化。同時,可以使用示波器的FFT功能,分析電源信號的頻譜成分,識別可能的干擾源。

  3.多通道測量

  利用普源示波器的多通道功能,可以同時測量電源的輸入和輸出信號,比較兩者的差異,評估電源的效率和穩定性。

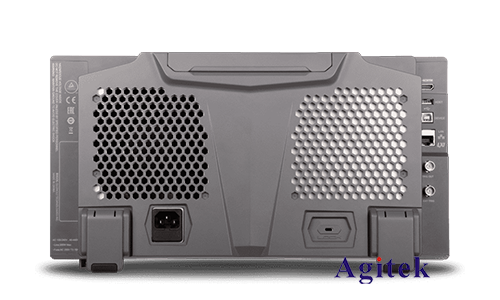

普源示波器怎么測量電源(圖2)

  使用普源示波器進行電源測量,不僅可以獲得高精度的電壓和頻率數據,還能深入分析電源的動態性能和紋波特性。通過合理設置測量參數、校準探頭以及采取必要的安全措施,您可以高效、準確地完成電源測量任務,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
