泰克MSO24示波器測量頻率的方法
在現代電子工程的世界里,示波器是我們不可或缺的工具。泰克MSO24示波器,以其卓越的性能和多功能性,成為許多工程師的首選。今天,我將詳細介紹如何使用泰克MSO24示波器進行頻率測量,希望能幫助您更好地理解和應用這一強大的工具。
1.簡介

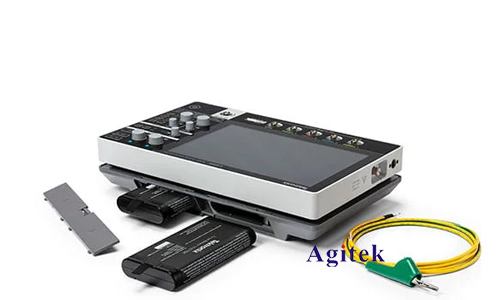

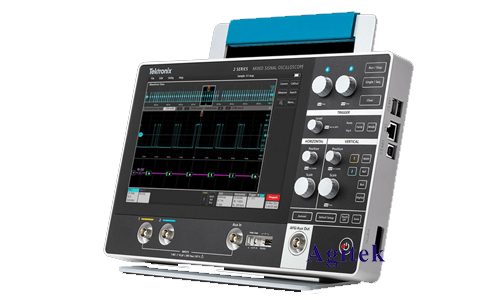

泰克MSO24示波器是泰克公司生產的一款混合信號示波器(Mixed Signal Oscilloscope),具備4條模擬通道和16條數字通道,廣泛應用于各類電子測試和故障排除中。其主要特點包括高達1 GHz的帶寬、6.25 GS/s的采樣率以及泰克特有的觸發和分析功能,特別適合于復雜信號的分析。
2.頻率測量的準備工作
在進行頻率測量之前,我們需要進行一些基礎設置:
1.連接探頭:將探頭連接到示波器的通道輸入端,并確保探頭的接地夾連接到被測電路的地線上。探頭的連接對測量結果的準確性至關重要,確保探頭與電路的連接穩固且無干擾。
2.選擇通道:根據測量需要選擇合適的通道。例如,如果信號接入到CH1,則選擇通道1。
3.設置耦合方式:通常情況下,默認的耦合方式為DC耦合,適用于大多數信號。如果測量的是交流信號,可以選擇AC耦合。
4.調整垂直和水平刻度:使用垂直刻度調整信號的振幅,使其在屏幕上顯示適當?shù)母叨取J褂盟娇潭日{(diào)整時間基,使一個周期的信號能夠完整地顯示在屏幕上。
3.自動測量頻率
泰克MSO24示波器具有自動測量功能,可以快速、準確地測量信號的頻率。以下是具體步驟:
1.按下“Measure”按鈕:這是示波器面板上的一個關鍵按鈕,按下后會顯示測量菜單。
2.選擇測量類型:在測量菜單中,選擇“Frequency”選項。此時,示波器將自動計算并顯示所選通道信號的頻率。
3.確認測量結果:測量結果會顯示在屏幕上,包括頻率值及其單位(如Hz、kHz、MHz等)。確保信號的波形穩定且噪聲較低,以獲得準確的頻率測量值。
4.手動測量頻率
如果信號較為復雜或自動測量不夠準確,可以采用手動測量的方法。以下是手動測量頻率的步驟:
1.捕獲波形:調整垂直和水平刻度,使信號波形在屏幕上清晰顯示,最好能顯示多個周期的信號。
2.測量一個周期的時間:使用光標功能或時間標記,測量一個完整周期的時間。光標功能可以通過按下“Cursor”按鈕并選擇“Time”光標來實現。
3.計算頻率:頻率的計算公式為f=1/T,其中f為頻率,T為一個周期的時間。例如,如果測量到的周期時間為2 ms,則頻率為1/2ms=500Hz。
5.高級測量功能
泰克MSO24示波器還提供了一些高級測量功能,可以幫助工程師更精確地分析信號:
1.FFT分析:快速傅里葉變換(FFT)是分析信號頻率成分的強大工具。按下“Math”按鈕,選擇“FFT”選項,可以將時域信號轉換為頻域信號,顯示各個頻率成分的幅度。
2.多周期測量:對于存在周期性變化的信號,可以使用多周期測量功能,計算多個周期的平均頻率,以提高測量的準確性。
3.觸發功能:泰克MSO24示波器提供豐富的觸發功能,可以精確定位特定的信號事件,如上升沿、下降沿、脈沖寬度等,有助于捕獲和分析復雜信號。
6.常見問題及解決方法
在使用泰克MSO24示波器進行頻率測量時,可能會遇到一些問題。以下是一些常見問題及其解決方法:
1.噪聲干擾:信號中可能存在噪聲,影響頻率測量的準確性。可以通過使用帶通濾波器或調節探頭接地來減少噪聲干擾。
2.信號不穩定:如果信號不穩定,可以嘗試調整觸發電平或使用平均功能(Average)來穩定顯示的波形。
3.探頭補償不當:探頭需要正確補償,以確保準確的測量結果。按下“Compensate”按鈕并調整探頭補償電容,直到波形穩定為止。
泰克MSO24示波器是一款功能強大的測試工具,通過合理使用其自動測量和手動測量功能,可以準確、快速地測量信號的頻率。無論是簡單的頻率測量,還是復雜信號的頻譜分析,MSO24都能滿足您的需求。在實際應用中,結合各種高級測量功能,可以更深入地分析和理解信號的特性,從而為您的設計和測試工作提供有力支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
