普源示波器怎么測頻率
在電子工程領域,頻率測量是一項基本且重要的任務。普源示波器(RIGOL)作為一種高性能且易于使用的測試儀器,被廣泛應用于各種頻率測量任務。本文將詳細介紹如何使用普源示波器進行頻率測量,并結合實際操作經驗,為您提供詳細的指導。
一、設備準備
在開始頻率測量之前,確保以下設備和工具已準備就緒:

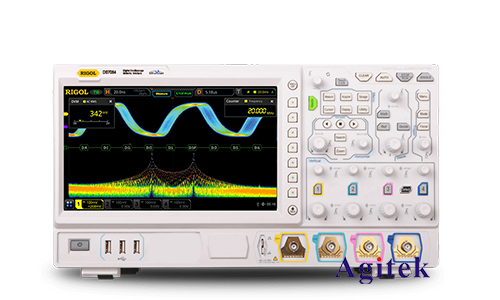

1.普源示波器:型號可以是DS1000Z系列、DS2000A系列、DS4000系列等。
2.探頭:通常隨示波器附帶,有不同的衰減設置(如10X、1X)。
3.被測信號源:如信號發生器、電路輸出端等。
二、連接示波器
1.探頭連接:將探頭的一端連接到普源示波器的輸入通道(如CH1),另一端連接到被測信號的測試點。確保接地夾正確連接到信號的地線。
2.設置探頭衰減:在示波器上設置探頭的衰減比,確保與實際使用的探頭衰減一致(如10X)。
三、基本設置
1.開機自檢:?jiǎn)?dòng)普源示波器,等待其完成自檢過程,確保設備正常工作。
2.選擇通道:選擇連接探頭的輸入通道(如CH1),并將其打開。
3.時基設置:調整時基(Time Base)以適應被測信號的周期。可以通過旋轉時基旋鈕來縮放或放大波形。
4.垂直偏置和靈敏度:調整垂直偏置和靈敏度,使波形在屏幕上清晰可見并適當居中。
四、頻率測量
方法一:通過示波器的自動測量功能
1.自動測量功能:普源示波器提供了自動測量功能,可以直接顯示信號的頻率。按下示波器面板上的“Measure”按鈕,進入測量菜單。
2.選擇頻率測量:在測量菜單中,選擇“頻率”(Frequency)選項。示波器會自動計算并顯示當前信號的頻率值。
方法二:手動計算頻率
1.捕獲波形:通過調整時基和垂直偏置,捕獲并穩定顯示完整的周期波形。
2.周期測量:使用光標功能測量波形的周期。將一個光標設置在波形的一個峰值處,另一個光標設置在下一個相同相位點處。
3.讀取周期:讀取光標之間的時間差(ΔT),這就是信號的周期。
4.計算頻率:頻率等于1除以周期(T),即f=1/T。
方法三:使用FFT功能
1.FFT分析:普源示波器具備FFT(快速傅里葉變換)功能,可以將時域信號轉換為頻域信號,直接觀察頻率成分。
2.啟用FFT:在示波器的菜單中選擇FFT功能,設置相關參數(如頻率范圍、窗口類型等)。
3.讀取頻率:通過觀察頻譜圖中的峰值位置,確定信號的主要頻率成分。
五、注意事項
1.探頭補償:在測量之前,確保探頭已進行正確補償。連接探頭到示波器的校準端,調整探頭的補償電容,使波形平滑無畸變。
2.信號穩定性:確保被測信號穩定,避免信號干擾對測量結果的影響。
3.測量帶寬:選擇合適的示波器帶寬,確保高頻成分不被衰減。
六、實例操作
以測量一個1kHz的方波信號為例:
1.連接信號源:將方波信號發生器輸出端連接到示波器CH1。
2.初始設置:將示波器時基設置為200μs/div,垂直靈敏度設置為2V/div。
3.捕獲波形:調整觸發電平和觸發模式,使波形穩定顯示。
4.自動測量:按下“Measure”按鈕,選擇“頻率”,示波器屏幕上顯示出約1kHz的頻率值。
5.手動測量:使用光標測量一個周期,假設光標顯示周期為1ms,則頻率f=1/1ms=1kHz。
通過上述步驟,我們能夠快速、準確地測量信號頻率。普源示波器的人性化設計和強大功能,使得頻率測量變得簡單高效。在實際操作中,根據不同的應用場景,選擇合適的方法和設置,能夠獲得**的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
