羅德與施瓦茨示波器測試電流

發布日期:2024-06-11 16:59:15         瀏覽數:

  羅德與施瓦茨示波器是電子工程師的強大工具,其強大的功能能夠提供對信號的深入了解。在眾多應用中,使用示波器測試電流是必不可少的。然而,對于初學者或?qū)κ静ㄆ鞑僮鞑惶煜さ娜藖?lái)說,這個過程可能會令人困惑。本文將詳細介紹使用羅德與施瓦茨示波器測試電流的方法,并提供一些實用技巧,幫助您輕松掌握這一技術。

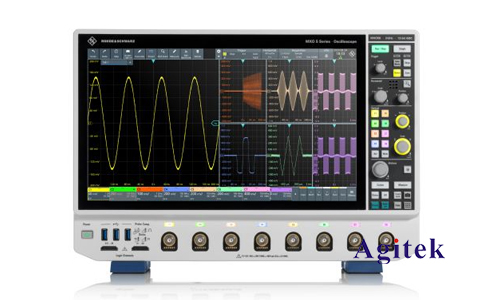

羅德與施瓦茨示波器測試電流(圖1)

  一、準備工作:

  1.選擇合適的示波器探頭:并非所有探頭都適用于電流測量。首先要確定需要測試的電流類型,是直流還是交流?電流幅值是多少?根據實際情況選擇合適的探頭。例如,對于高電流測量,可以選擇電流探頭或鉗型電流探頭;對于低電流測量,可以選擇高阻抗探頭或電壓探頭配合分流器使用。

  2.了解示波器設置:熟悉示波器的基本操作,包括觸發、時間刻度、垂直刻度、通道設置等。同時,了解示波器的帶寬、采樣率和精度等性能參數,確保滿足您的測試需求。

  3.選擇合適的測量范圍:為了獲得準確的測量結果,請根據被測電流的大小設置適當?shù)碾妷毫砍袒螂娏髁砍獭?/span>

  4.了解被測電路:理解被測電路的工作原理,并識別需要測試的電流路徑。

  二、測量方法:

  1.直接測量電流:

  使用電流探頭:將電流探頭夾在導線上,即可直接測量電流。注意選擇合適的電流量程,并確保探頭與導線的連接良好。

  使用鉗型電流探頭:鉗型電流探頭適用于測量通過導線的電流,無需斷開電路。將鉗型電流探頭的鉗口夾在導線周圍,即可測量電流。

  2.間接測量電流:

  使用電壓探頭和分流器:如果無法直接使用電流探頭,可以使用電壓探頭和分流器來間接測量電流。分流器將電流分成兩個分支,其中一個分支流過已知電阻,而另一個分支流過負載。通過測量分流器電阻上的電壓,即可利用歐姆定律計算出流過負載的電流。

  使用示波器的電壓測量功能:如果您只需要測量電流的波形,可以使用示波器的電壓測量功能。通過測量負載上的電壓,結合已知電阻值,即可推算出電流值。

  三、注意事項:

  探頭接地:確保探頭的接地線與電路的接地良好連接,避免噪聲干擾。

  探頭放置位置:將探頭放置在電流路徑上,并確保探頭與導線接觸良好。

  安全措施:在進行任何測量之前,請務必確保電路的安全。確保電源已斷開,并避免觸碰帶電的部件。

  數據分析:獲取測量數據后,請進行仔細分析。觀察電流波形,分析其頻率、幅值、相位等參數,并結合電路原理進行理解。

  校準:定期校準示波器和探頭,確保測量數據的準確性。

  四、實例說明:

  以下以一個簡單的電路為例,說明如何使用羅德與施瓦茨示波器測試電流。

  假設我們想要測量一個直流電源電路中負載上的電流。

  1.連接電路:將羅德與施瓦茨示波器連接到電路,使用電流探頭或鉗型電流探頭測量負載電流。

  2.設置示波器:將示波器設置為直流耦合模式,并選擇合適的電壓或電流量程。

  3.觀察波形:觀察示波器上的電流波形,確認電流大小和穩定性。

  4.分析數據:根據電流波形,可以分析負載的電流變化情況,并根據需要調整電路參數。

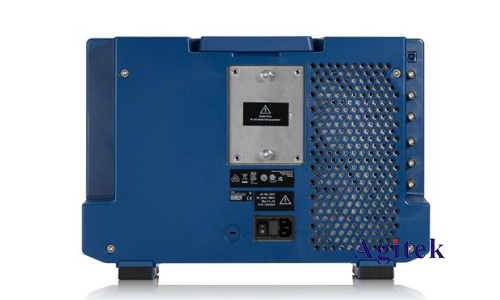

羅德與施瓦茨示波器測試電流(圖2)

  使用羅德與施瓦茨示波器測試電流是一個重要的技能,能夠幫助電子工程師深入了解電路中的電流變化情況。通過了解示波器的工作原理,選擇合適的探頭和測量方法,并注意一些安全事項,您就能輕松掌握電流測量技術,并獲得可靠的測試結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
