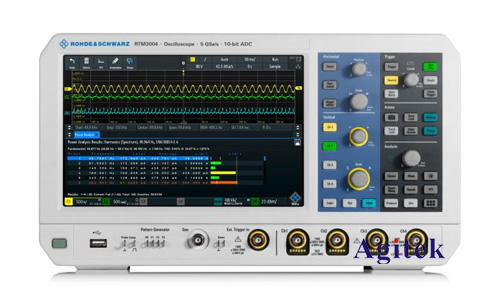

作為一名資深工程師，在進行電路設計、調試和故障診斷時，示波器是必不可少的工具。而觸發功能是示波器中至關重要的一部分，它能夠幫助我們捕捉到瞬態信號，例如電源噪聲、脈沖信號、故障信號等，從而進行深入分析。羅德與施瓦茨（Rohde&Schwarz）RTM3004示波器作為一款高性能儀器，提供了豐富的觸發功能，以滿足各種應用場景的需求。

　　1.基本觸發方式

　　RTM3004示波器提供了多種基本觸發方式，包括：

　　邊緣觸發：這是最常見的觸發方式之一，可以設置觸發邊沿（上升沿、下降沿或雙邊沿），以及觸發電平。當信號波形達到指定電平并跨越設定的邊沿時，示波器就會觸發。例如，我們可以設置上升沿觸發，并在電平1.5V處觸發，這樣示波器就會捕捉到信號上升至1.5V時的數據。

　　脈沖觸發：脈沖觸發可以捕捉到特定寬度的脈沖信號，例如，可以設置觸發脈沖的寬度為10ns，當信號波形出現寬度為10ns的脈沖時，示波器就會觸發。

　　視頻觸發：視頻觸發可以捕捉到視頻信號中的特定特征，例如，可以設置觸發特定視頻信號的場或幀。

　　斜率觸發：斜率觸發可以捕捉到信號的斜率變化，例如，可以設置觸發上升斜率，當信號波形的斜率超過設定值時，示波器就會觸發。

　　2.擴展觸發方式

　　除了基本觸發方式外，RTM3004示波器還提供了一些擴展觸發方式，例如：

　　邏輯觸發：邏輯觸發可以組合多個觸發條件，例如，可以設置信號A的上升沿和信號B的下降沿同時觸發。這對于分析多個信號之間的關系非常有用。

　　窗口觸發：窗口觸發可以捕捉到信號落在特定范圍內的部分，例如，可以設置觸發電平范圍為1V到2V，當信號波形落在該范圍內時，示波器就會觸發。

　　時間戳觸發：時間戳觸發可以捕捉到特定時間點上的信號，例如，可以設置觸發時間為1秒后，當信號波形到達1秒后時，示波器就會觸發。

　　頻率觸發：頻率觸發可以捕捉到特定頻率的信號，例如，可以設置觸發頻率為1kHz，當信號波形頻率為1kHz時，示波器就會觸發。

　　模式觸發：模式觸發可以捕捉到特定的信號模式，例如，可以設置觸發信號模式為正弦波，當信號波形為正弦波時，示波器就會觸發。

　　3.觸發功能的應用

　　RTM3004示波器豐富的觸發功能可以應用于各種場景，例如：

　　電源調試：使用邊緣觸發和窗口觸發，可以捕捉到電源噪聲和電壓波動，幫助我們分析電源性能。

　　數字電路調試：使用邏輯觸發和模式觸發，可以捕捉到數字信號的特定邏輯狀態和數據模式，幫助我們分析數字電路的運行情況。

　　通信信號分析：使用頻率觸發和時間戳觸發，可以捕捉到特定頻率的通信信號和特定時間點上的通信數據，幫助我們分析通信系統性能。

　　故障診斷：使用觸發功能，可以捕捉到故障信號，例如，使用邊緣觸發捕捉到電源故障信號，使用邏輯觸發捕捉到數字電路的邏輯錯誤信號，幫助我們定位和解決故障。

　　4.觸發功能的設置

　　RTM3004示波器提供了直觀的界面，方便用戶設置觸發功能。用戶可以通過示波器面板上的按鈕和旋鈕，或者通過軟件界面，設置觸發類型、觸發電平、觸發時間等參數。

　　羅德與施瓦茨RTM3004示波器提供了豐富且強大的觸發功能，能夠滿足各種應用場景的需求。工程師可以根據實際應用場景選擇合適的觸發方式，并靈活地設置觸發參數，從而捕捉到目標信號，進行深入分析和調試。觸發功能是示波器中不可或缺的一部分，它能夠幫助我們更準確、高效地進行電路設計、調試和故障診斷，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
