用普源DS2072A-S示波器測量電流的方法

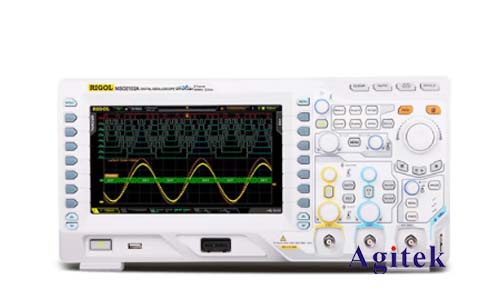

普源DS2072A-S數字示波器是一款功能強大的儀器,可用于各種電子電路的測量和分析。其中,電流測量是其重要功能之一,可用于確定電路中的電流強度、波形和頻率等參數。本文將詳細介紹使用普源DS2072A-S示波器測量電流的方法,涵蓋操作步驟、參數設置以及常見問題解答。
測量電流的基本原理
示波器測量電流通常是通過測量電壓降來實現的。通過在電路中串聯一個電流探頭,利用歐姆定律可以計算出電流。具體步驟如下:
1.選擇合適的電流探頭:不同電流探頭擁有不同的測量范圍和精度,需根據被測電流的大小選擇合適的探頭。
2.連接探頭:將電流探頭的探針分別連接到電路的正負極,確保連接牢固。
3.設置示波器:
選擇合適的電壓量程,通常與探頭的測量范圍一致。
選擇合適的觸發方式,例如上升沿觸發或下降沿觸發。
設置合適的時基,以便能夠清晰地觀察電流波形。
4.觀察測量結果:在示波器屏幕上觀察電流波形,并根據波形參數讀取電流值。
使用DS2072A-S示波器測量電流
普源DS2072A-S示波器擁有豐富的測量功能,其測量電流的操作步驟如下:
1.連接電流探頭:將電流探頭連接到示波器的CH1或CH2通道,并確保探頭選擇開關處于“A”位置,表示電流測量模式。
2.選擇合適的探頭類型:在示波器的“Probe Setting”菜單中選擇相應的探頭類型,以確保測量結果準確。
3.設置量程:在“Channel Setting”菜單中選擇合適的電壓量程,并根據探頭的測量范圍進行調整。
4.設置觸發:在“Trigger”菜單中選擇合適的觸發方式,以便清晰地觀察電流波形。
5.設置時基:在“Timebase”菜單中設置合適的時基,以便觀察到完整的電流波形。
6.觀察測量結果:在示波器屏幕上觀察電流波形,并根據波形參數讀取電流值。
常見問題解答
探頭選擇:如何選擇合適的電流探頭?
首先要確定被測電流的范圍,然后選擇一個具有足夠測量范圍的探頭。
還要考慮探頭的精度,一般來說,精度越高越好。
探頭接地:如何接地電流探頭?
將探頭的接地端連接到電路的公共接地,以確保測量結果準確。
電壓量程:如何選擇合適的電壓量程?
通常情況下,選擇與探頭的測量范圍一致的電壓量程。
觸發方式:如何選擇合適的觸發方式?
對于周期性信號,可以選擇上升沿觸發或下降沿觸發。
對于非周期性信號,可以選擇邊沿觸發或斜率觸發。
時基設置:如何設置合適的時基?
設置合適的時基,以便能夠清晰地觀察到電流波形。
通過合理的操作和參數設置,普源DS2072A-S示波器可以準確地測量電流,為電路分析和故障診斷提供可靠數據。本文詳細介紹了使用該示波器測量電流的方法,希望能夠幫助用戶更好地理解和運用該儀器,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
