安捷倫示波器倍率設置參數

發布日期:2024-07-04 17:04:09         瀏覽數:

  安捷倫示波器是電子工程師常用的測試儀器,其強大的功能和精確的測量能力在科研、工業、通信等領域發揮著重要作用。在使用示波器進行信號測量時,倍率設置是一個至關重要的參數,它直接影響著信號在屏幕上的顯示比例,進而影響著對信號幅度、頻率等信息的解讀。本文將深入探討安捷倫示波器倍率設置參數的含義、作用和使用方法,并結合實際案例分析其在信號測量和分析中的重要性。

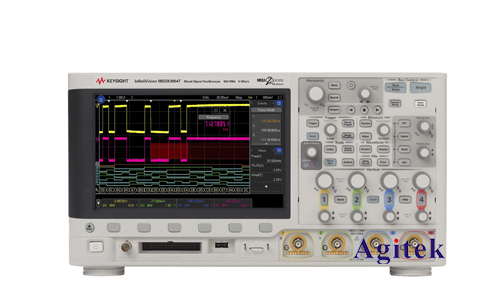

安捷倫示波器倍率設置參數(圖1)

  一、倍率設置的含義和作用

  倍率設置是指示波器垂直刻度每格所代表的電壓值。例如,當倍率設置為1V/div時,屏幕上每格代表1伏特的電壓變化。倍率設置決定了信號在屏幕上的顯示比例,可以放大或縮小信號的幅度,從而更方便地觀察信號的細節或整體趨勢。

  二、倍率設置參數詳解

  安捷倫示波器中,倍率設置參數通??梢酝ㄟ^以下幾種方式進行調節:

  旋鈕調節:大部分安捷倫示波器在屏幕下方都配備了旋鈕,可以方便地調節垂直刻度倍率。

  按鍵調節:一些高端型號的示波器還可以通過按鍵或觸摸屏進行倍率設置。

  菜單設置:用戶可以通過示波器菜單中的“Vertical Scale”或“Vertical Settings”選項進行更精細的倍率調整,包括倍率單位、自動范圍、手動范圍等。

  三、倍率設置對信號測量的影響

  倍率設置直接影響信號在屏幕上的顯示方式,進而影響信號測量和分析的準確性和效率。

  信號幅度測量:適當?shù)谋堵试O(shè)置可以使信號幅度完全顯示在屏幕上,方便用戶進行精確測量。過高的倍率會造成信號顯示過小,難以觀察細節,而過低的倍率則會導致信號顯示溢出屏幕,無法測量完整信號幅度。

  信號頻率測量:適當?shù)谋堵试O(shè)置可以清晰地觀察到信號的周期變化,方便用戶進行頻率測量。過高的倍率會導致信號周期過短,難以識別,而過低的倍率則會導致信號周期過長,占用過多屏幕空間,影響其他信號的觀測。

  信號噪聲和誤差:倍率設置也會影響信號噪聲和誤差的觀察。過高的倍率可能會放大噪聲,使其成為主要的觀測目標,而過低的倍率則會導致噪聲被掩蓋,無法識別。

  四、倍率設置的**實踐

  為了獲得**的信號測量效果,需要根據不同的信號特性和測量目的選擇合適的倍率設置。以下是一些**實踐:

  選擇合適的倍率范圍:首先要選擇一個合適的倍率范圍,使信號在屏幕上占據合理的空間,既能清晰地顯示信號細節,又能避免信號溢出屏幕。

  考慮信號頻率:對于高頻信號,需要選擇較高的倍率,以確保信號周期能夠完整地顯示在屏幕上,方便進行頻率測量。

  關注信號噪聲:如果信號噪聲比較大,需要選擇較低的倍率,以減少噪聲對信號測量的影響。

  使用探頭補償:使用探頭補償功能可以消除探頭本身帶來的誤差,從而提高測量精度。

  五、實際案例分析

  例如,在測量一個10MHz的正弦波信號時,如果倍率設置過高,例如1mV/div,則信號周期會非常短,難以觀察信號的波形細節。而如果倍率設置過低,例如10V/div,則信號幅度會非常小,難以進行精確測量。理想的倍率設置應該能夠清晰地顯示信號周期和幅度,例如1V/div或2V/div。

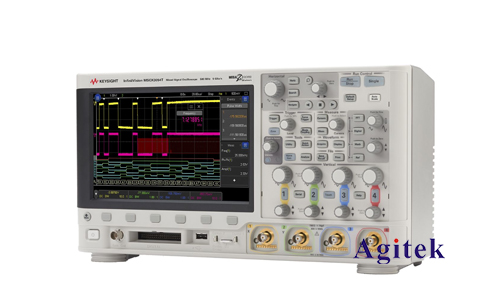

安捷倫示波器倍率設置參數(圖2)

  安捷倫示波器倍率設置參數是影響信號測量和分析準確性的重要因素。通過合理設置倍率,可以使信號在屏幕上得到**顯示,從而提高測量精度和效率。本文詳細介紹了倍率設置參數的含義、作用和使用方法,并結合實際案例分析了其對信號測量的影響,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
