100ps高速脈沖信號輸出怎么實現?

發布日期:2024-07-31 15:25:33         瀏覽數:

  普通的函數發生器肯定是無法實現的,就要用采樣率高的任意波形發生器,自己編輯一個脈沖波形來實現100ps的輸出。這種要求無論國產還是進口不少設備可以實現,那如果再加一條,輸出100ps,5V的脈沖信號?

100ps高速脈沖信號輸出怎么實現?(圖1)

100ps高速脈沖信號輸出怎么實現?(圖2)

  Active Technologies的AWG7000系列信號發生器最高采樣率可達20 GS/s,垂直分辨率為14bit,每通道的存儲深度9 Gpts,并且輸出電壓最高可達5Vp-p,差分模式下可達±2.5V.波形的上升/下降時間可以<50ps.

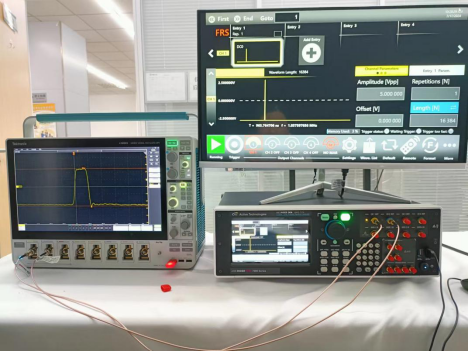

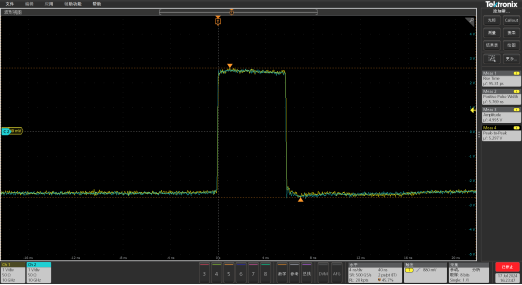

  輸出100ps 5V的脈沖信號自然不在話下。自定義波形,設置輸出波形的形狀以及輸出點數以及輸出幅度大小,即可在示波器上測到一個100ps 5V左右的脈沖波形。

100ps高速脈沖信號輸出怎么實現?(圖3)

  像在光學與光子學,RF無線,量子計算應用,汽車電子,高級研發應用,半導體測試,航空航天和國防等等各個領域這臺儀器都應用非常廣泛。

  比如在科學與技術前沿實驗以及高能物理、光學、激光和光子學及RF無線通信等尖端領域的應用上,AWG-7000系列儀器幾乎可以創建任何信號——模擬或數字,理想或失真,標準或自定義。您可以輕松構建復雜的RF/IF/IQ波形,極窄的寬度,高幅度脈沖來驅動電/聲光調制器、脈沖激光二極管,或用于量子光學實驗,如操縱鉆石中的氮空位色心。

  AWG-7000可以生成具有超快上升和下降時間、高斯形狀、多級PAM和PRBS信號、復雜脈沖序列、帶有失真的脈沖RF信號的功能讓它在對冷原子集合體與在所謂的光纖光子傳播之間的光與物質耦合的研究,即直徑小于光學波長的玻璃纖維光纖的而研究上起到至關重要的作用。這些光纖的特殊屬性作為新興的量子技術,如量子傳感和量子密鑰分發,將在未來幾年改善我們的生活。

  還有20GS/s高采樣率,5V輸出等特性,在汽車駕駛輔助系統比如攝像頭、激光雷達、雷達和超聲波設備的測試上提供了很大的幫助,在其物理層測試,傳感器測試,EMI調試、故障排除和測試等方面應用非常廣泛。
