普源示波器DHO4000與DS70000探頭校準指南
示波器探頭的精準校準是確保測量數據可靠的關鍵環節。通常而言,探頭校準主要有兩種方式:其一為調整探頭上的可變補償電容調節旋鈕,這是最常用的方法;其二則是借助示波器的內置軟件進行校準。下面將分別詳細介紹這兩種方法的操作流程。
第一種方法:通過調整探頭補償電容校準

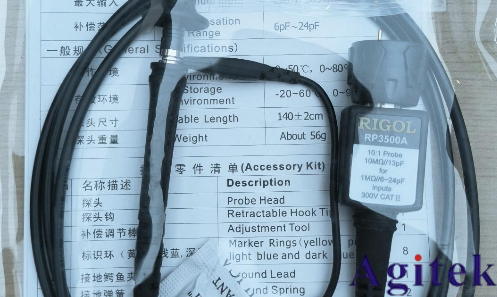

我們以普源精電的 DHO4000 示波器及其附贈的無源高阻探頭 RP3500A 為例,具體步驟如下:
普源DHO4000 系列數字示波器是專為滿足主流數字示波器市場中設計、調試和測試的廣泛需求而打造的。它搭載了 RIGOL 全新自研的半人馬座芯片組,具備 1,500,000 次 / 秒的波形捕獲率(Ultra Acquire Mode)、500 Mpts 的存儲深度、12 bit 分辨率,同時擁有出色的本底噪聲性能和垂直測量精度,能夠滿足更高精度的測量需求,為用戶帶來卓越的測試測量體驗。
校準步驟:
準備工作:選定所需使用的示波器,保證其自身的準確性與穩定性。一般來說,Rigol 示波器自帶一個校準方波輸出端口,該端口輸出的信號為 3Vpp、1kHz 的方波,可用于探頭校準。DHO4000 的校準方波輸出口位于正面的右下角。
連接線路:將示波器探頭的接地夾連接到示波器的接地端,再把探頭的信號輸入端子連接到示波器的校準信號輸出端口。
調整示波器參數:對示波器進行設置,選擇合適的垂直和水平刻度,以便能夠清晰地觀察到校準信號的波形。

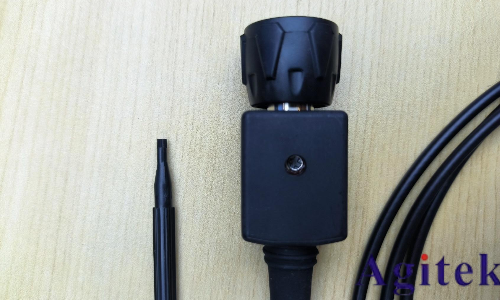

校準補償電容:RP3500A 探頭上設有一個可變的補償電容調節旋鈕。仔細觀察方波信號的上升沿和下降沿,若出現過沖、振鈴或變形現象,說明需要調整探頭的補償電容。此時,緩慢轉動探頭的補償電容調節旋鈕,直至方波的上升沿和下降沿變得盡可能陡峭,且無過沖和振鈴。達到這一狀態時,表明探頭與示波器的輸入阻抗匹配良好,校準完成。
驗證校準結果:可通過對比不同探頭或不同通道顯示的校準信號,來驗證校準結果的一致性。若條件允許,使用已知準確的信號源輸入不同頻率和幅度的信號,檢查示波器顯示的準確性和穩定性。
注意事項:
進行探頭校準時,需保證環境穩定,避免外部干擾影響校準結果。
應定期對示波器探頭進行校準,以確保測量的準確性。
第二種方法:通過示波器內置軟件校準
我們以普源精電的 DS70000 示波器及其適配的差分有源探頭 PVA8700 為例,步驟如下:

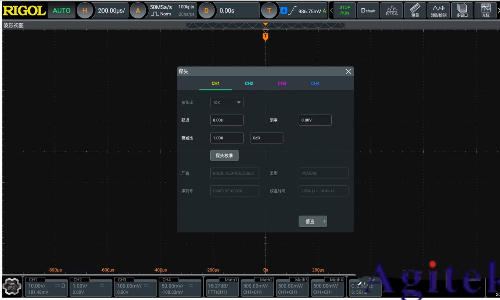

1、把有源探頭PVA8700插入示波器,然后示波器會彈出如下窗口。

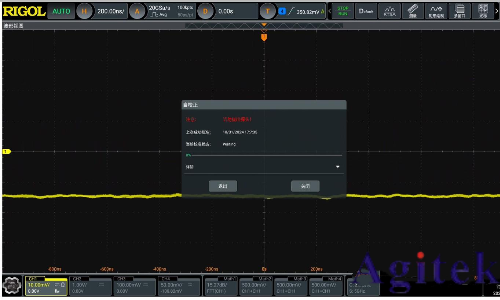

2、點擊探頭校準,示波器會自動進行探頭校準。如下圖所示。

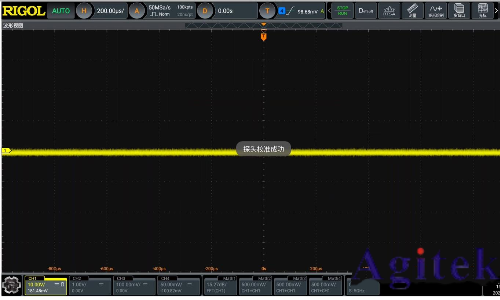

3、示波器的探頭校準完成后會彈出探頭校準成功,如下圖所示。

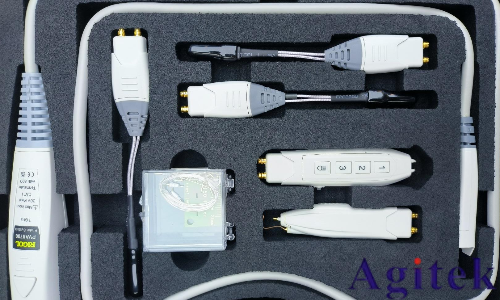

為了在示波器上獲得**的測量結果,您需要根據特定應用選擇合適的探頭和附件。如需了解更多信息,可查看適用于 Rigol 示波器的完整探頭和附件選擇指南。
