射頻信號源 / 信號發生器是射頻應用評測的核心工具，廣泛用于全球?qū)Ш叫l(wèi)星系統（GNSS）、5G、航空電子設備、雷達等領域，可模擬真實條件下的信號減損和接收機衰落，支持器件性能測試與系統驗證。

提高測量精度的 8 個核心技巧

技巧 1. 減少有效諧波失真

信號源的諧波失真通常比基頻低 30-50dB，影響測量精度。在輸出端加低通濾波器（截止頻率需匹配基頻），可大幅削弱諧波，同時需補償基頻信號的損耗（可通過頻譜分析儀驗證）。

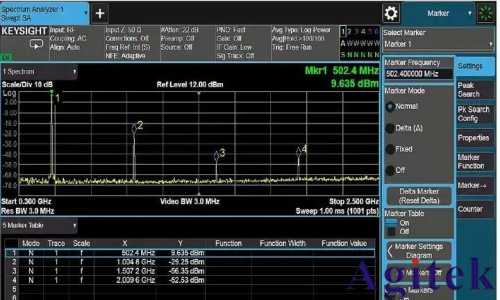

圖 1a. 典型的諧波失真測量結果

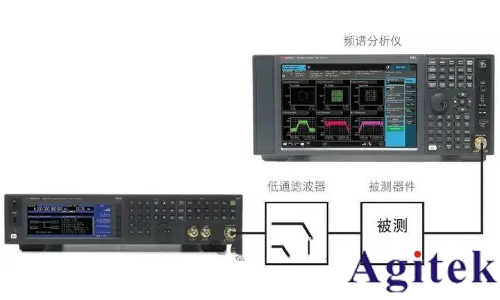

圖 1b. 使用低通濾波器降低有效諧波失真

技巧 2. 提高功率電平精度

信號源與被測器件（DUT）間的電纜、濾波器等會影響電平精度。通過功率計（需先校準并輸入傳感器系數）直接測量 DUT 端口電平，利用信號源的幅度偏置功能修正偏差，確保施加預定功率（如接收機靈敏度測試）。

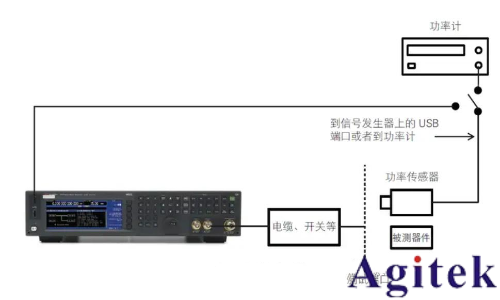

圖 2. 提高功率電平精度的測試設置

技巧 3. 提高頻率精度

相對頻率精度：多信號源需統一時基（如將一臺設備的參考信號輸出連接至其他設備的參考輸入），降低間隔誤差（如 1kHz 間隔的誤差可從 ±0.2Hz 降至 ±0.001Hz）。

絕對頻率精度：選用高精度外部頻率參考（如溫控振蕩器），但需注意其相位噪聲對信號源性能的影響。

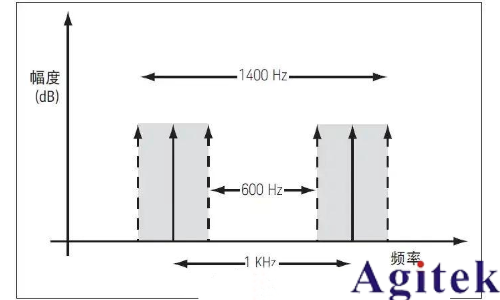

圖 3. 相對頻率誤差范圍示例

技巧 4. 改善信號源匹配

信號源與負載的失配會導致電平誤差，可在 DUT 輸入端插入固定衰減器，使等效匹配改善兩倍衰減量（dB）。需注意電纜、適配器等無源器件對匹配度的影響。

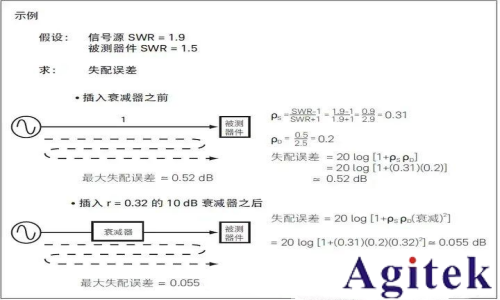

圖 4. 插入衰減器對失配誤差的改善

技巧 5. 優化三階互調（TOI）測量

多信號源組合測量時，需隔離信號源以避免互調干擾。優先使用三電阻式合路器（提供 6dB 隔離）或定向耦合器，避免雙電阻式合路器的匹配問題。

在每個信號源輸出端加 10dB 衰減器，可增加 20dB 隔離度；關閉自動電平控制（ALC）也能減少互調產物。

矢量信號發生器可直接生成多音頻信號，無需外部合成，相對間隔更精確。

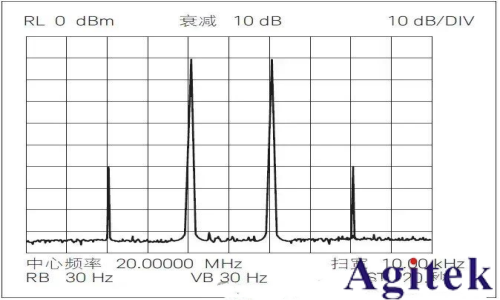

圖 5a. 信號源互調產生的干擾示例

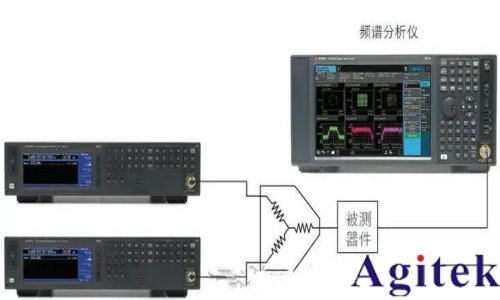

圖 5b. 三電阻式合路器的隔離效果

技巧 6. 擴大幅度范圍

需提高功率時，使用放大器（注意 1dB 壓縮點，可加低通濾波器降低諧波失真）；

需降低功率時，使用衰減器（需用網絡分析儀校準以補償誤差）。

小信號測量時，需屏蔽環境干擾（如金屬箱或屏蔽室），減少外部輻射與信號泄漏。

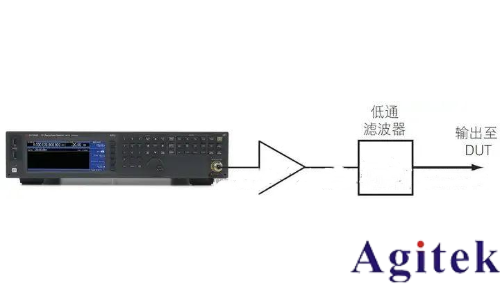

圖 6a. 放大器配合低通濾波器擴展功率范圍

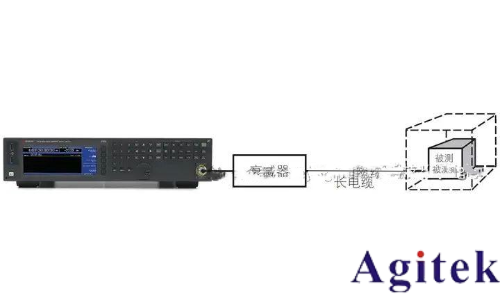

圖 6b. 屏蔽環境減少小信號干擾

技巧 7. 針對器件測試優化 EVM 和 ACLR

不同通信標準（如 LTE）對誤差向量幅度（EVM）和鄰道泄漏比（ACLR）的要求不同，可通過濾波技術權衡優化：

啟用基帶信號濾波器可改善 ACLR；

增加符號滾降長度（如 20 Ts）可優化 EVM；

結合兩者可在保證 ACLR 的同時提升 EVM 性能（如 Keysight MXG 信號發生器可實現 - 73dB 的 ACLR 和 0.46% 的 EVM）。

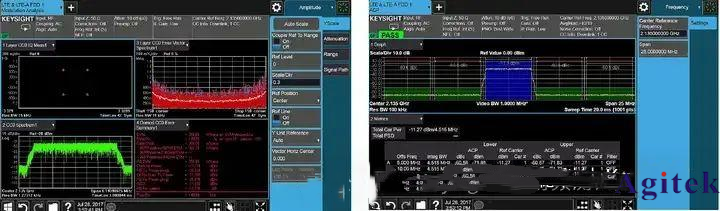

圖 7a. 默認濾波下的 ACLR **結果

圖 7b. 關閉濾波 + 長滾降的 EVM **結果

圖 7c. 結合濾波與長滾降的平衡效果

技巧 8. 選擇理想的相位噪聲特征

相位噪聲（單位 dBc/Hz）影響信道內外測量，可通過調整鎖相環帶寬優化：

寬環帶寬：優化低偏移（<150kHz）相位噪聲，適合信道內測量；

窄環帶寬：優化高偏移（>150kHz）相位噪聲，適合信道外測量。

部分信號源提供信噪比優化模式，可降低寬帶噪聲，適合測試寬帶接收機。

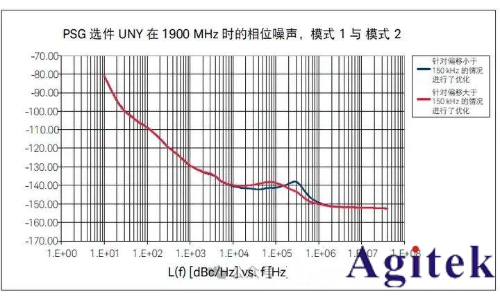

圖 8a. 調整鎖相環帶寬優化相位噪聲

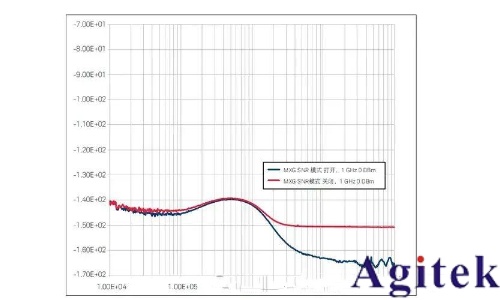

圖 8b. 優化模式降低寬帶噪聲

通過上述技巧，可顯著提升射頻信號源的測量精度，滿足不同場景下的器件測試與系統驗證需求。
