同惠LCR測試儀TH2830阻抗測量范圍

發布日期:2025-05-12 17:25:30         瀏覽數:

在電子元器件測試領域,阻抗測量范圍的廣度與精度直接影響測試設備的適用性與可靠性。同惠LCR測試儀TH2830憑借其突破性的阻抗測量能力,在微歐級至兆歐級的寬范圍測試中展現了顯著優勢,成為電子制造、研發及教學場景中的核心工具。本文將從技術參數、應用場景及操作特性三個維度,深入剖析其阻抗測量范圍的卓越表現。

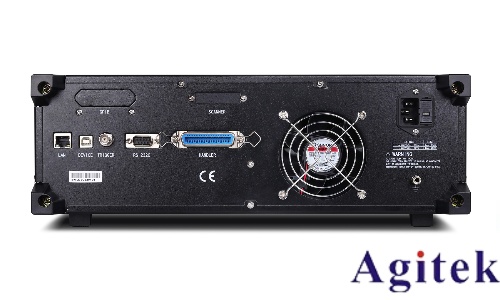

同惠LCR測試儀TH2830阻抗測量范圍(圖1)


一、技術參數:覆蓋全場景的阻抗測量能力

TH2830的阻抗測量范圍涵蓋|Z|(阻抗模)0.00001Ω至99.9999MΩ,這一跨度使其能夠兼容從精密芯片到高壓電力元件的測試需求。其核心參數體系包括:

多維度參數測量:支持電阻(R)、電抗(X)、電感(L)、電容(C)、損耗因數(D)、品質因數(Q)等十余項指標的獨立測量,為元器件性能評估提供多維數據支撐。

高精度與分辨率:LCR參數精度達0.05%,DCR精度達0.1%,配合六位讀數分辨率(如0.00001μH/0.00001pF),可捕捉納米級電容變化或微亨利級電感差異,滿足高精度研發需求。

寬頻域信號適配:50Hz至100kHz的頻率覆蓋范圍,配合30Ω/100Ω可選信號源阻抗,確保測試信號在不同應用場景下的穩定性。AC信號電平10mVrms至2Vrms與DCR測試的1V信號電平設計,兼顧了低功耗元件與高耐壓元件的測試兼容性。

二、應用賦能:從實驗室到產線的全鏈覆蓋

寬范圍阻抗測量能力為TH2830打開了多元應用場景:

1. 元件研發與生產

在電容器、變壓器等高精度元件的研發階段,TH2830可通過201點列表掃描功能對頻率-阻抗特性進行精細測繪,助力工程師優化元件結構設計。生產環節中,其10檔分選功能與聲光報警系統結合0.05%精度,實現了自動化產線上元件良率的快速判定。

2. 復雜系統測試

面對新能源汽車電池管理系統中的高阻抗傳感器或5G通信設備中的射頻元件,TH2830的兆歐級測量上限與0.00001Ω分辨率確保了極端參數下的測試準確性。例如,在評估薄膜電容器的漏電流時,儀器可精準捕獲pA級電流變化。

3. 教育與科研拓展

儀器內置的40組設定文件存儲與USB擴展接口,支持學生實驗數據的批量保存及科研項目的長期追蹤。中英文操作界面與RS232C/USB/GPIB等標準通訊協議,使其能無縫接入高校實驗室的自動化測試系統。

三、操作特性:精度與效率的平衡藝術

為最大化釋放寬范圍測量的效能,TH2830在操作設計上實現了多項創新:

智能校準系統:支持開路、短路、負載校準及自動量程切換,減少人為操作誤差的同時,確保每次切換量程后的測量一致性。

高速批量測試:12.5ms/次的極速測試能力,配合空夾具判斷功能(自動識別夾具接觸不良),使元件篩選效率提升3倍以上。

可視化交互:4.3寸TFT液晶屏可同步顯示設定參數與測試結果,測量顯示2功能更支持雙指標對比,降低操作復雜度。

同惠LCR測試儀TH2830阻抗測量范圍(圖2)

同惠LCR測試儀TH2830通過將微歐級至兆歐級的阻抗測量范圍與0.05%精度融合,打破了傳統測試儀在寬范圍與高精度間的性能悖論。其不僅為電子工程師提供了從元件選型到系統調試的全鏈工具,更以低成本高性能的優勢,推動中小制造企業向智能化生產轉型。隨著物聯網設備對微型化、高集成元件的需求激增,TH2830的寬范圍阻抗測量能力將持續賦能電子行業的技術創新。
